Транспортировка паров

Скачать в PDF

Сфера применения

  • Транспортировка ПГС от источника выбросов до оборудования рекуперации, рассеивания или сжигания;
  • Поддержание требуемого уровня давления или разряжения в наполняемом объеме - Предотвращение срабатывания дыхательной и предохранительной арматуры;
  • Объединение поступления ПГС от нескольких источников, характеризующихся различными параметрами ПГС, одновременно для обеспечения централизованной их обработки;
  • Предотвращение поступления ПГС при негерметичном наливе в зоны нахождения персонала и предотвращение останова налива из-за загазованности эстакады.

Все системы «верхнего» налива, независимо от производителя и типа заполняемого объекта требуют применения Блоков Побудителя Расхода для исключения выхода ПГС за пределы, ограниченные цистерной и наливным устройством, в т.ч. использующих различные механизмы прижатия и герметизации!

Номенклатура изделий

  • По производительности (объем ПГС, перемещаемой за час, м3/час) - от 100 до 15 000;
  • По перепаду давления, формируемого устройством, 3 базовые значения - 3, 10, 80 кПа;
  • По количеству единиц динамического оборудования, в зависимости от производительности от 1 до 5;
  • Климатическое исполнение и категория размещения по ГОСТ 15150-69 - УХЛ1, У1, М1, ХЛ1;
  • Интенсивность сейсмического воздействия, балл по шкале MSK-64 - 6 или 9 баллов;
  • Наличие или отсутствие резервирования, частичное резервирование для устройств, состоящих из нескольких единиц тягодутьевого оборудования;
  • Наличие или отсутствие системы подготовки ПГС для транспортировки.

Ключевые характеристики

  • Возможность использования оборудования для эффективной транспортировки ПГС, подтвержденная наличием необходимой разрешительной документации на компоненты БПР-а и на изделие в целом;
  • Регулирование производительности от 20 до 100% по объему перекачиваемой ПГС за единицу времени;
  • Эффективные системы активной и пассивной защиты оборудования БПР и объекта в целом;
  • Регулирование производительности по давлению всасывания (участок до БПР) или давлению нагнетания (участок системы после БПР), в зависимости от задачи, решаемой на конкретном объекте;

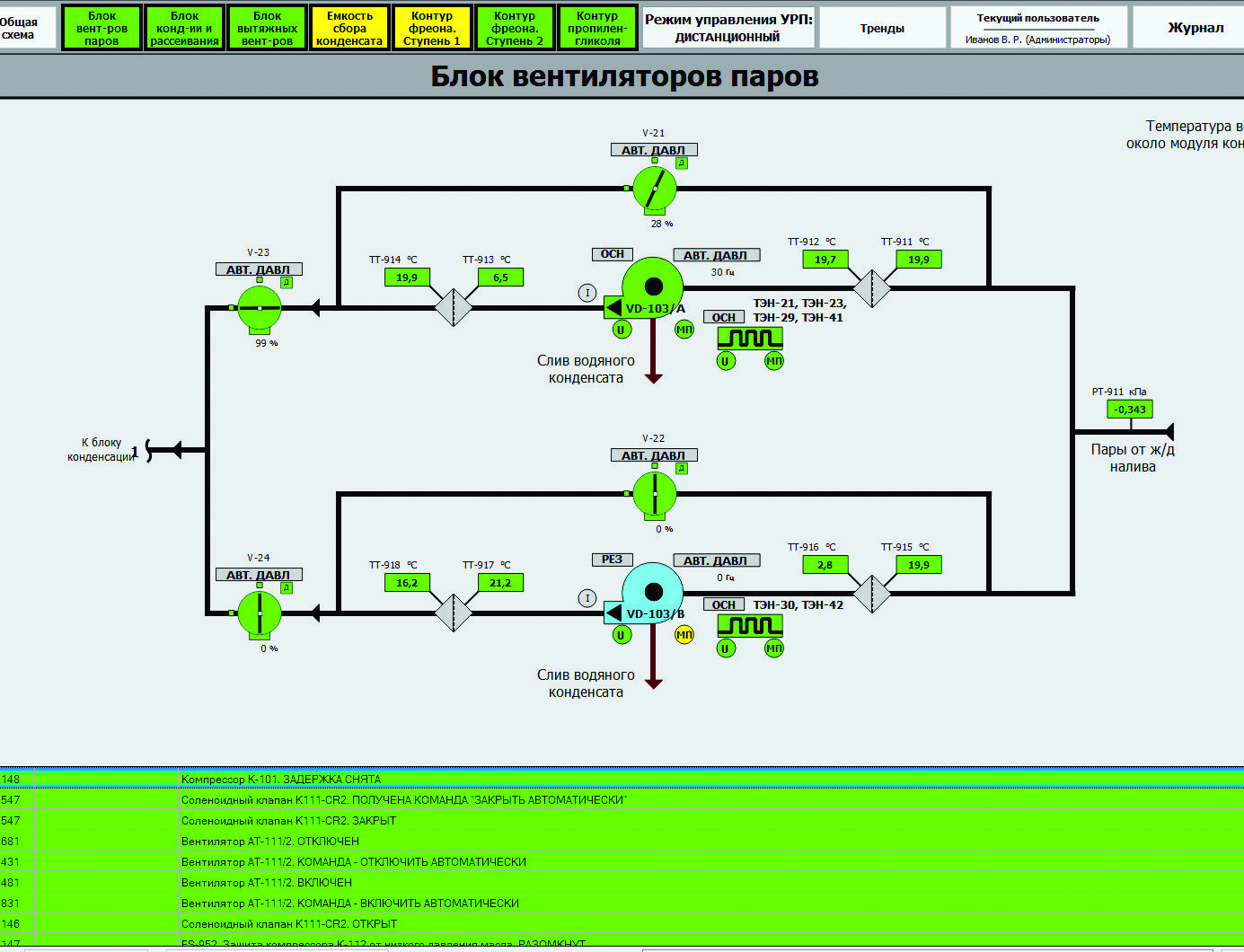

  • Собственная система управления или система управления интегрированная в систему управления установкой рекуперации паров, решающая задачи оптимизации технологического процесса и обеспечение безопасной эксплуатации оборудования. Возможность интеграции в системы управления объектом более высокого уровня;
  • Автоматизированная система управления позволяет исключить участие персонала в работе оборудования в формате 24х7. Персонал может сконцентрировать основной объем своего внимания на осуществлении основных технологических процессов, наливе продуктов и сырья;
