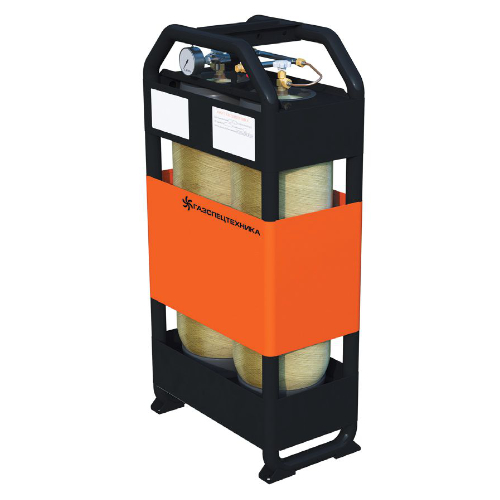

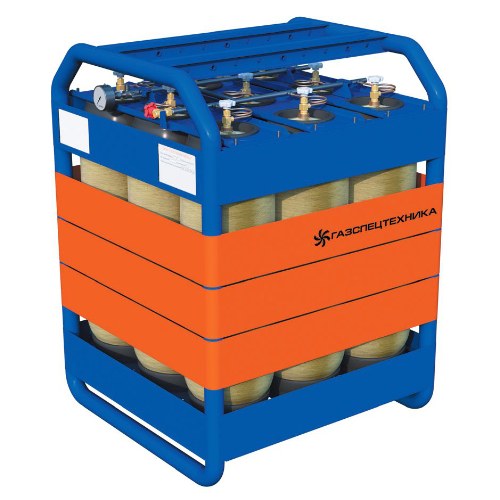

Блок-связки баллонов
Компании Газспецтехника и Сафит представляют современное, эффективное и качественное решение для транспортировки, хранения и использования промышленных и медицинских газов (в т.ч. «чистых») под давлением в сжатом и сжиженном состоянии, а так же газов, используемых в качестве топлива — БЛОК-СВЯЗКИ БАЛЛОНОВ (газовые моноблоки).
Уникальная конструкция и лучшие компоненты позволяют использовать блок-связки для любых технических газов, в т.ч. предъявляющих высочайшие требования к чистоте и прочности:
- Все элементы конструкции, взаимодействующие с газами (лейнеры, трубки, арматура, фитинги, клапаны, манометры), выполнены из высококачественной нержавеющей стали;
- Высочайшие прочностные характеристики конструкции связки подтверждаются регулярными испытаниями, предусмотренными ДОПОГ, ISO 10961, ГОСТ 18425-2018;
- Конструкция блок-связки позволяет многократно извлекать баллоны для их освидетельствования и устанавливать обратно с сохранением технических характеристик изделия на заводском уровне;

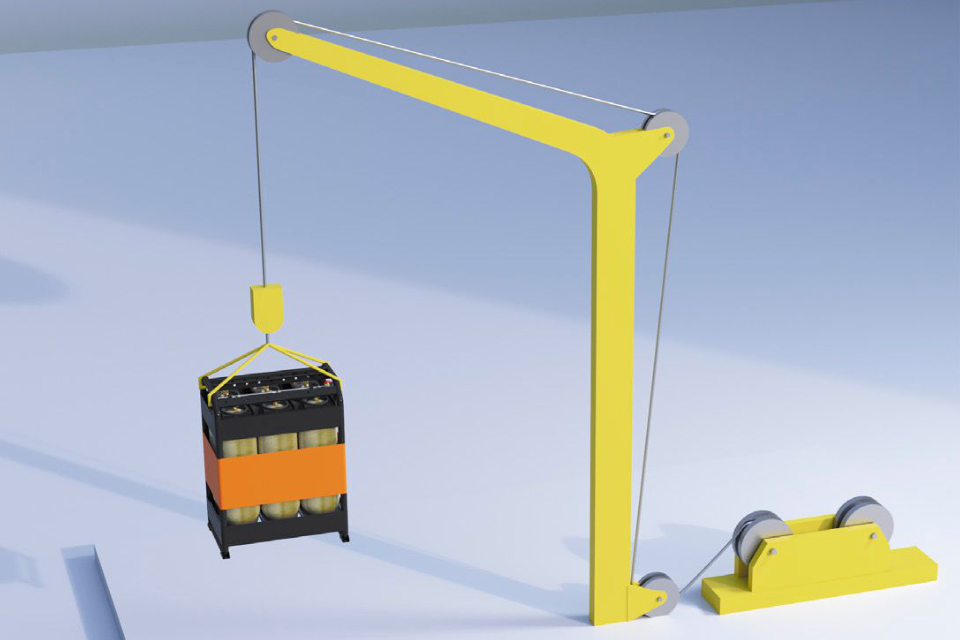

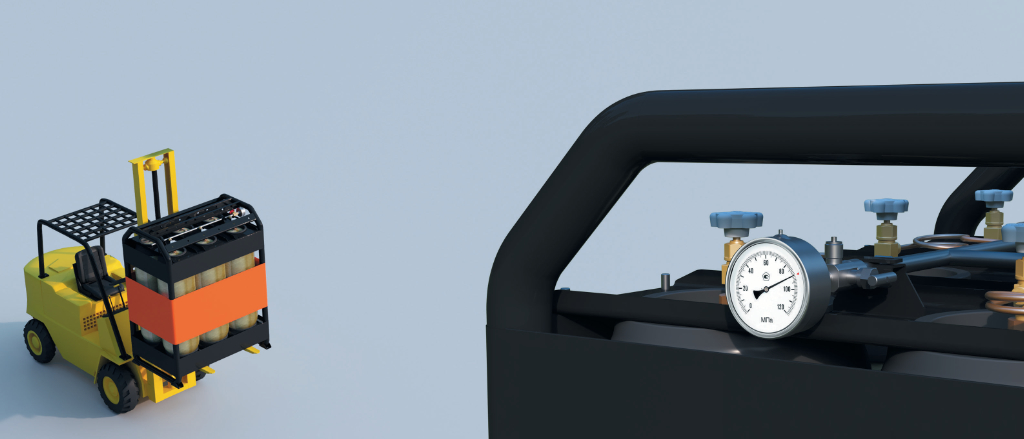

- Блок-связки предполагают осуществление грузовых операций с помощью различных грузовых механизмов – кранового типа или вилочными погрузчиками, штабелерами, гидравлическими тележками;
- Рабочее давление в баллонах от 20 до 90 МПа (от 200 до 900 кгс/см2);
- Идеальная внутренняя чистота баллонов и трубной обвязки;
- Температура эксплуатации от -60 до +50 °С позволяет использовать блок-связки на всей территории РФ, в т.ч. в районах Крайнего Севера;

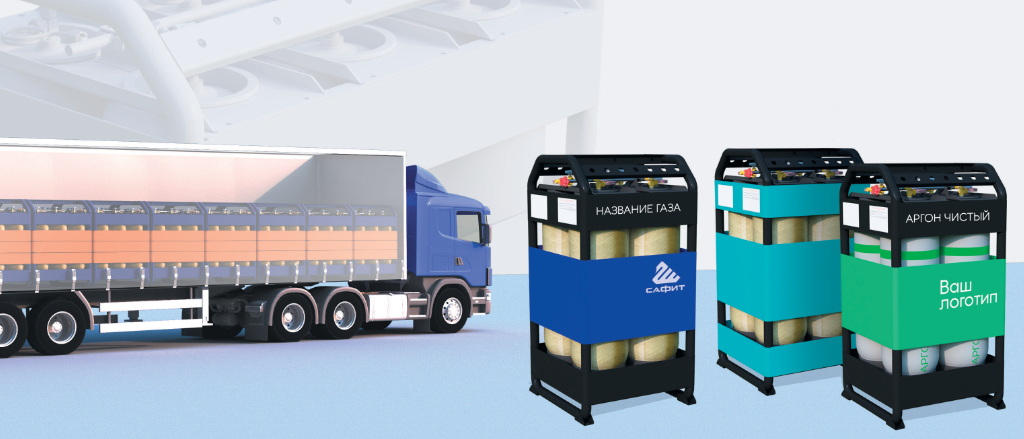

- Декоративно-защитные элементы блок-связок обладают интересным маркетинговым потенциалом, благодаря возможности нанесения необходимой информации;

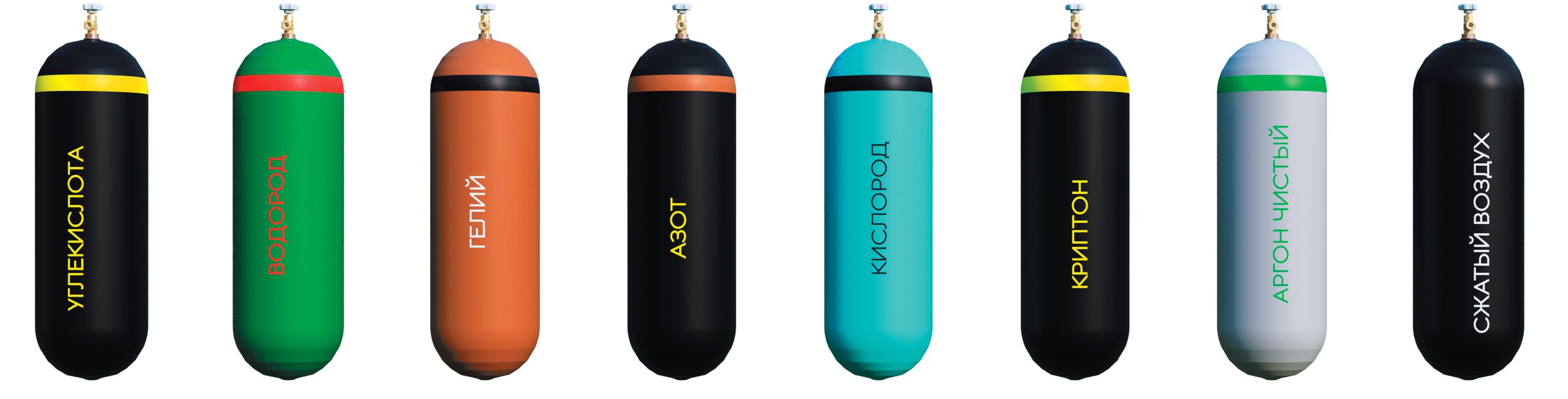

- Маркировка корпуса блок-связки, декоративно-защитных элементов может соответствовать требованиям стандарта для обозначения каждого вида газа;
- Размеры блок-связок позволяют их компоновать в любые типы грузовых транспортных средств с максимальной эффективностью использования бортового пространства;
- Блок-связки баллонов и все используемые компоненты сделаны в России!

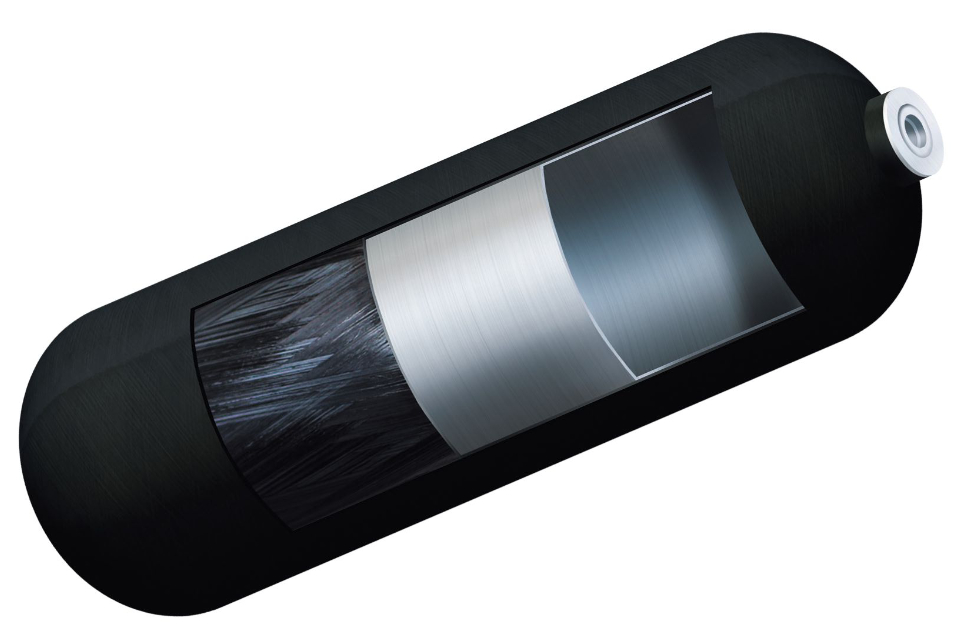

В основе конструкции блок-связки уникальный металлокомпозитный баллон от компании САФИТ
1. Защитный слой – верхний слой из стекловолокна дает надежную защиту армирующего углеродного слоя от внешних механических воздействий.
2. Композитный слой – армирующий слой из углеродного волокна способен выдерживать самые высокие БЕЗ ОГРАНИЧЕНИЙ рабочие давления и гарантирует наилучшую весовую эффективность баллона.

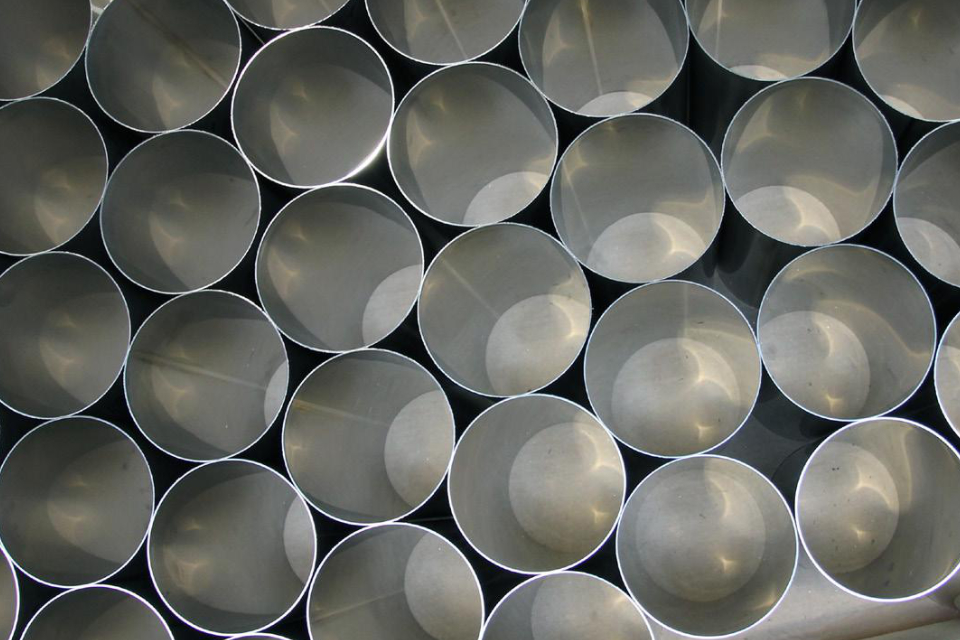

3. Стальной лейнер – тонкостенный 0,5-1,0 мм лейнер из нержавеющей стали обеспечивает надежность и безопасность, а также низкий вес и наименьшую газопроницаемость.
Высокое качество внутренней поверхности лейнера позволяет работать с «чистыми» газами.
Блок-связки баллонов могут использоваться для основных видов газов
Техническое наименование газа
| Воздух Сжатый | Аргон Сжатый | Углерода диоксид |
| Гелий Сжатый | Водород Сжатый | Криптон Сжатый |
| Неон Сжатый | Азот Сжатый | Кислород Сжатый |
| Метан сжатый или Газ природный сжатый с высоким содержанием метана | Ксенон | Сварочные газы и смеси |
| Пищевые газы и газовые смеси | Лабораторные и редкие газы, поверочные смеси | Все виды хладагентов, в т.ч. смеси для каскадных холодильных установок |
| Пропан | Составы, используемые в газовом пожаротушении | |
Модельный ряд
|
|
|
|
|
|---|---|---|---|---|

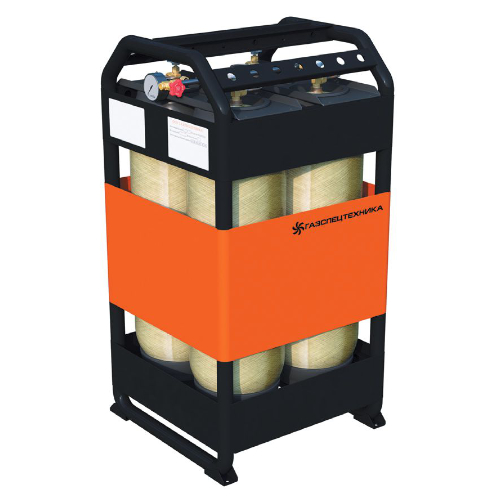

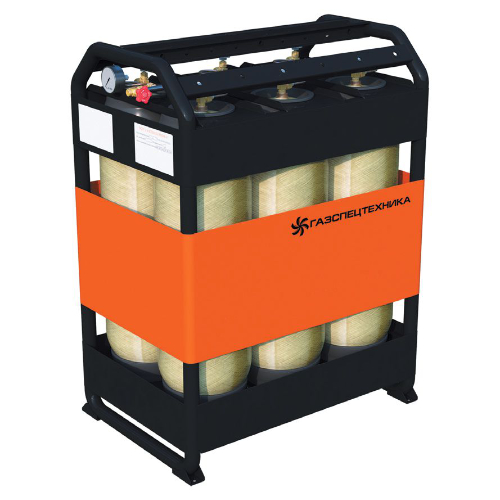

| Наименование | БСБ 2Вх98,5-200 | БСБ 4Вх98,5-200 | БСБ 6Вх98,5-200 | БСБ 9Вх98,5-200 |
| Кол-во баллонов, шт | 2 | 3 | 6 | 9 |
| Вместимость, л | 197 | 394 | 591 | 886,5 |
| Размеры, ДхШхВ, мм* | 400х800х1610 | 800х800х1610 | 1200х800х1610 | 1240х1200х1670 |
| Порожняя масса, кг* | 160 | 260 | 360 | 550 |
* Размеры и масса связки для системы на рабочее давление 20 МПа (200 кгс/см2). При использовании баллонов с другим рабочим давлением габариты и масса связок меняются.
Мы предлагаем отказаться от привычки возить железо в пустой машине и перейти к использованию транспортных средств для перевозки газов, а не железа в виде баллонов.
Увеличение давления в баллоне позволяет перевозить большее количество газа при тех же самых размерах тары (баллона). В настоящий момент мы готовы выпускать блок-связки с рабочим давлением 70 МПа (700 кгс/см2).
СТОИМОСТЬ ПЕРЕВОЗКИ ГАЗА ОТ 2-Х ДО 6-ТИ РАЗ МЕНЬШЕ, ЧЕМ ПРИ ПЕРЕВОЗКЕ ЭТОГО ЖЕ ГАЗА В МЕТАЛЛИЧЕСКОМ БАЛЛОНЕ

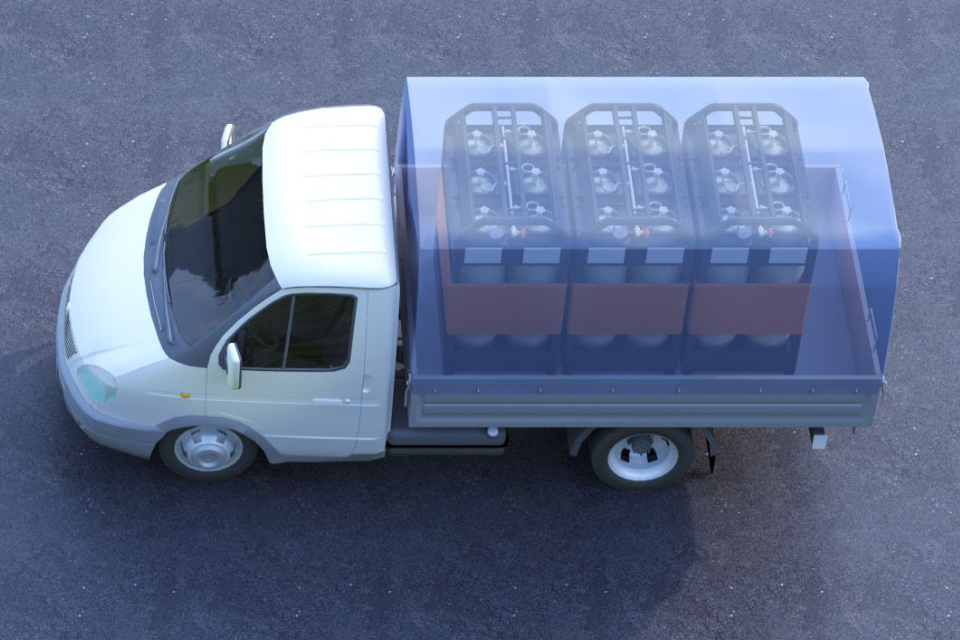

С помощью «газели» или «портика» вы можете перевезти 1 200...1 800 л газа за раз.
В 10 тонном бортовом «Камазе» поместятся связки емкостью до 12 000 литров.
В фуре поместится 18 000 литров газа.
Для сравнения. При использовании железных баллонов в бортовой «Камаз» удастся разместить всего лишь 6 000 л газа.
Блок-связка баллонов – законченное решение, позволяющее решать задачи транспортировки, хранения и использования газов на принципиально новом, качественном уровне. При этом решение может быть адаптировано под любую задачу, благодаря возможности использовать баллоны на разное давление, а комплектацию конкретного изделия изменять, используя типовые опции или вырабатывать решение под задачу.
Типовой состав изделия
- Несущая рамная конструкция из металла (цвет рамы «по умолчанию» - RAL9005);
- Баллоны (Тип 3, металлокомпозитные, с лейнером из нержавеющей стали) в количестве от 2-х до 9-ти;
- Расходный кран с присоединительным штуцером, соответствующим наименованию газа и стандартно используемой раматуре;
- Конструкцией узла измерения давления предусматривается возможность безопасной продувки, проверки и отключения;
- Обвязочные трубопроводы и фитинги из нержавеющей стали;
- Документация на изделие, в соответствии с действующими нормами и правилами.
Опции
- Оборудование каждого баллона запорным вентилем;
- Оборудование связок предохранительными клапанами в соответствии со средой и давлением;
- Применение интегрированных радиоэлектронных меток и систем учета, позволяющее автоматизировать процессы организаций;
- Применение GSM/GPS (Глонас) систем для контроля за нахождением объекта;
- Интегрированные в связку системы понижения давления (редукторы, предохранительная арматура);
- Газорасборные рампы с автоматизированными системами парковки и безопасности связок;
- Изменение цвета рамы и декоративно-защитных элементов в соответствии с каталогом RAL.
