Мобильные здания для котельных установок

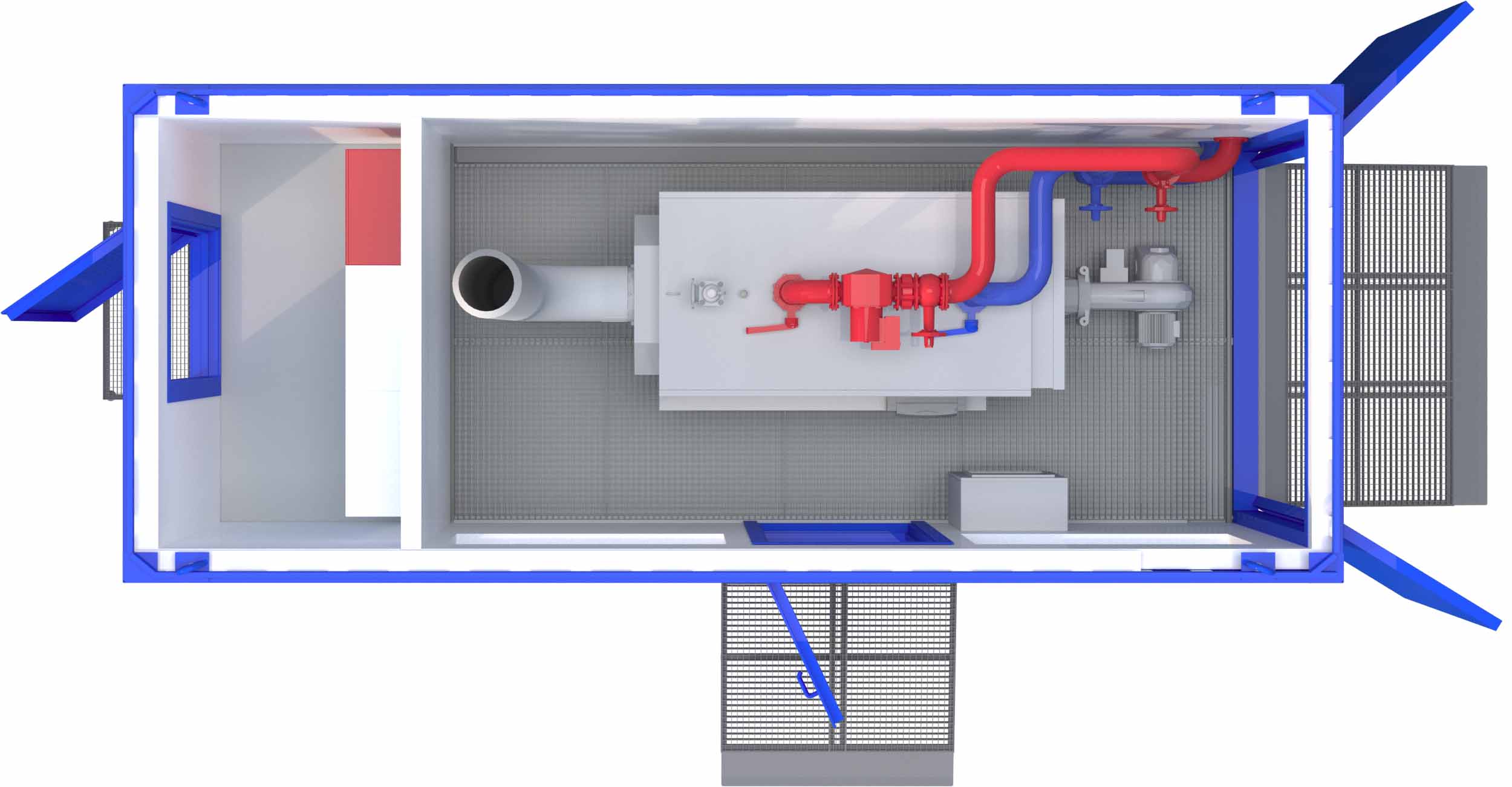

ГСТ-БОКС (мобильные здания) производственного назначения для размещения котельных установок Котельные установки - распространенный вид оборудования используемый как в бытовом строительстве, так и в промышленности. В качестве источника энергии используются традиционные виды топлива: газ, светлые и темные углеводороды, уголь и пр.. Именно видом топлива определяются основные требования безопасности к котельным установкам. Мобильные здания ГСТ-БОКС являются оптимальным решением для размещения котельных установок, использующих в качестве топлива газ или жидкие углеводороды. Формат блок-бокса позволяет осуществлять выпуск котельной установки с высокой степенью заводской готовности, поставлять на объект готовые изделия, свести до минимума объем СМР и сроки реализации проектов. Мы предлагаем технические решения в виде мобильных зданий, блок-боксов, адаптированных для размещения котельного оборудования, включающее в свой состав как само здание, так и комплекс инженерных систем, необходимых для безопасной эксплуатации котельной установки. При этом само здание обладает подтвержденными характеристиками огнестойкости ограждений и оборудуется легкосбрасываемыми конструкциями (ЛСК) при наличии взрывоопасной нагрузки. Важно! ГСТ-БОКС - мобильное здание, которое может быть изготовлено в широком диапазоне габаритов под конкретную задачу размещения конкретного комплекса оборудования котельной установки. Здание может состоять из нескольких модулей, стыкуемых между собой в горизонтальной и вертикальной плокости. При наличии локальных нагрузок на полу или кровле здания возможно формирование усилений и дополнительных опор, позволяющих располагать тяжелое оборудование, вес которого может превышать вес самого здания.

Компания Газспецтехника обладает возможностями осуществления монтажа оборудования котельных установок, обвязки технологическими трубопроводами, оснащения необходимым технологическим оборудованием, приборами автоматизации и управления технологическими процессами в соответствии с разработанными Вами проектными решениями. Мы обладаем аттестованными в НАКС специалистами сварочного производства, осуществляющими работы по аттестованным сварочным технологиям с использованием аттестованного оборудования и материалов, что гарантирует качество и приемку изделия на всех уровнях контроля.

Стандартная комплектация:

  • Блок-бокс с заданными характеристиками конструктивной безопасности;
  • Система электроснабжения;
  • Система освещения;
  • Система вентиляции;
  • Доступные опции:

    • Легкосбрасываемые конструкции;
    • Система отопления;
    • Система контроля содержания взрывоопасных веществ в воздухе (НКПРВ).
    • Система контроля содержания опасных веществ в воздухе рабочей зоны (ПДК ВРЗ).
    • Система пожарной сигнализации;
    • Автоматическая установка порошкового пожаротушения;
    • Автоматическая установка газового пожаротушения;
    • Антивандальное исполнение;
    • Системы кондиционирования;
    • Климатическое исполнение О1, С, Ю;
    • Нестандартный цвет (по каталогу RAL);
    • Корпоративные цвета, нанесение логотипа и фирменной символики;
    • Система контроля и управления доступом.

    Стандартное цветовое решение:

    • Цвет каркаса блок-контейнера RAL 7004;
    • Цвет наружных стен блок-контейнера RAL 7004;
    • Цвет внутренних стен блок-контейнера RAL 9003;
    • Цвет пола блок-контейнера RAL 7004;
    • Цвет дверей блок-контейнера RAL 7004;
    • Цвет кровли RAL 7004.
    Наименование Здания котельной установки Внешний размер блок-бокса (Д-Ш-В), мм* Размер помещения (Д-Ш-В), мм* Площадь помещения, м2* Объем помещения, м3* Стоимость, руб.с НДС 20%
    ГСТ-БОКС М-К3-О2-ПКУ-3000x2450x2900 3000x2450x2900 2680х2120х2520 5,68 14,32 Заказать
    ГСТ-БОКС М-К3-О2-ПКУ-6000x2450x2900 6000х2450х2900 5680х2120х2520 12,04 30,35 Заказать
    ГСТ-БОКС М-К3-О2-ПКУ-9000x2450x2900 9000x2450x2900 7680х2120х2520 16,28 41,03 Заказать
    ГСТ-БОКС М-К3-О2-ПКУ-12000x2450x2900 12000x2450x2900 11680х2120х2520 24,76 62,40 Заказать
    ГСТ-БОКС М-К3-О2-ПКУ-7620x3400x3500 7620x3400x3500 7300х3000х3000 21,90 65,7 Заказать
    ГСТ-БОКС М-К3-О2-ПКУ-10620x3400x3500 10620x3400x3500 10300х3000х3000 30,90 92,7 Заказать
    ГСТ-БОКС М-К3-О2-ПКУ-13620x3400x3500 13620x3400x3500 13300х3000х3000 39,90 119,7 Заказать
    ГСТ-БОКС для котельной установки по заданию заказчика Заказать

    * - Допустимое отклонение менее 2,5%

    Общие характеристики:

    • Снеговая нагрузка 250 (опционально до 560) кг/м2;
    • Ветровая нагрузка 260 кг/м2;
    • Распределенная нагрузка на пол 1500 (опционально до3000) кг/м2;
    • Расчетный срок службы 20 лет и более;
    • Степень огнестойкости II ;
    • Класс взрывоопасной зоны (при наличии) - в соответствии с нагрузкой (0, 1, 2);
    • Класс веществ по степени их чувствительности в смеси с воздухом к возбуждению взрывных процессов - 1;
    • Класс конструктивной пожарной опасности С0;
    • Класс пожарной опасности К0;
    • Предел огнестойкости REI 90;
    • Класс функциональной пожарной опасности Ф5.1;
    • Климатическое исполнение в соответствии с ГОСТ Р 58760-2019 - О2 (возможно С, О1, Ю);
    • Расчетная температура внутреннего воздуха отапливаемых помещений - в соответствии с заданием заказчика;
    • Категория электроснабжения - от 3 до 1.

    Характеристики конструкций и оборудования:

    • Каркас - цельнометаллический, сварной, из гнутых профилей сложной формы, материальное исполнение - сталь 09Г2С (тонкие профили сложной формы обеспечивают снижение массы законченого изделия до 50%, увеличение геометрической прочности более чем в 2 раза);
    • Стены - сэндвич панель с утеплителем из минеральной ваты;
    • Потолок - сэндвич панель с утеплителем из минеральной ваты;
    • Кровля - плоская (стандарт), скатная (опция);
    • Пол - цельнометаллический , из гнутых профилей сложной формы, теплоизоляция из минеральной ваты, покрытие пола выполнено из рифленого листа.
    • Ворота распашные, противопожарное исполнение, подтвержденное сертификатом, замок «антипаника» на одной створке, доводчик, материальное исполнение - сталь 09Г2С, нержавеющие стали (количество ворот и их размер определяется проектом заказчика);
    • Дверь распашная, противопожарное исполнение, подтвержденное сертификатом, замок «антипаника» на одной створке, доводчик, материальное исполнение - сталь 09Г2С, нержавеющие стали (количество дверей и их размер определяется проектом заказчика);
    • Окно глухое в помещении на основе алюминиевого или ПВХ профиля. Окно используется в качестве быстросбрасываемой конструкции при возникновении избыточного давления внутри помещения (при наличии такой необходимости). Окно имеет матирующее покрытие, ограничивающее воздействие солнечной радиации;
    • Система освещения с использованием промышленных светильников в помещении и снаружи здания, обеспечивающих освещенность в соответствии с назначением помещения. Освещение зоны входа.
    • Документация:

      • Паспорт на блок-контейнер
      • Паспорта, сертификаты на установленное оборудование и составные части
      • Инструкция по эксплуатации
      • Акты заводской проверки КИП
      • Схемы инженерных систем блок-контейнера
      • Сертификат на соответствие блок-контейнера 123-Ф3
