ГСТ-БОКС склад красок с помещением производственного назначения для использования в качестве краскоприготовительного отделения
Стандартная комплектация:
- Блок-бокс с заданными характеристиками конструктивной безопасности;
- Система электроснабжения;
- Система освещения;
- Система вентиляции;
- Система отопления;
- Автоматическая установка газового пожаротушения;
- Система контроля загазованности;
| Наименование | Внешний размер блок-бокса (Д-Ш-В), мм* | Размер технологического помещения/электрощитовой (Д-Ш-В), мм* | Площадь техн-го помещения/ электрощитовой, м2* | Объем техн-го помещения/ электрощитовой, м3* | Стоимость, руб.с НДС 20% |
|---|---|---|---|---|---|
| ГСТ-БОКС М-К3-О2-СП-6000x2450x2900 Склад ЛВЖ + краскоприготовительное отделение | 6000х2450х2900 | 4380х2120х2520 / 1200х2120х2520 | 9,3 / 2,5 | 23,4 / 6,4 | Заказать |
| ГСТ-БОКС М-К3-О2-СП-9000x2450x2900 Склад ЛВЖ + краскоприготовительное отделение | 9000х2450х2900 | 7380х2120х2520 / 1200х2120х2520 | 15,6 / 2,5 | 39,4 / 6,4 | Заказать |
| ГСТ-БОКС М-К3-О2-СП-12000x2450x2900 Склад ЛВЖ + краскоприготовительное отделение | 12000х2450х2900 | 10380х2120х2520 / 1200х2120х2520 | 22 / 2,5 | 55,5 / 6,4 | Заказать |
* - Допустимое отклонение менее 2,5%
Общие характеристики:
- Снеговая нагрузка 250 кг/м2;
- Ветровая нагрузка 205 кг/м2;
- Распределенная нагрузка на пол 1500 кг/м2;
- Расчетный срок службы 20 лет;
- Степень огнестойкости II;
- Класс взрывоопасной зоны 1 производственное помещение;
- Класс веществ, которые можно хранить в сооружениях, по степени их чувствительности в смеси с воздухом к возбуждению взрывных процессов 1;
- Класс конструктивной пожарной опасности С0;
- Класс пожарной опасности К0;
- Предел огнестойкости REI 90
- Класс функциональной пожарной опасности Ф5.2;
- Исполнение О2 - преимущественно для подрайонов IIБ, IIВ, IIГ, IIIБ и IIIВ;
- Расчетная температура внутреннего воздуха отапливаемых помещений:
- Склад ЛВЖ +8⁰С
- Помещение электрощитовой +18⁰С;
- Категоря электроснабжения - 1.
Характеристики конструкций и оборудования:
- Каркас - цельнометаллический, сварной, из гнутых профилей сложной формы, материальное исполнение - сталь 09Г2С;
- Стены - сэндвич панель с утеплителем из минеральной ваты;
- Потолок - сэндвич панель с утеплителем из минеральной ваты;
- Кровля - плоская;
- Пол - цельнометаллический, из гнутых профилей сложной формы, теплоизоляция из минеральной ваты толщиной 200 мм, покрытие пола выполнено из рифленого листа;
- По периметру помещения пол отбортован металлическим профилем для формирования герметичной ванны с высотой борта 50 мм для безопасного сбора проливов;
- На полу установлен решетчатый настил, выполненный из горячеоцинкованной стали;
- Ворота распашные в помещение склада ЛВЖ - противопожарное исполнение подтвержденное сертификатом;
- Дверь распашная в помещение электрощитовой - противопожарное исполнение подтвержденное сертификатом;
- Окно глухое в помещении склада ЛВЖ на основе алюминиевого профиля. Окно используется в качестве быстро-сбрасываемой конструкции, при возникновении избыточного давления внутри помещения;
- Приточная вентиляционная установка с электрическим нагревом воздуха (общепромышленное исполнение) с резервированием (резерв - 100%);

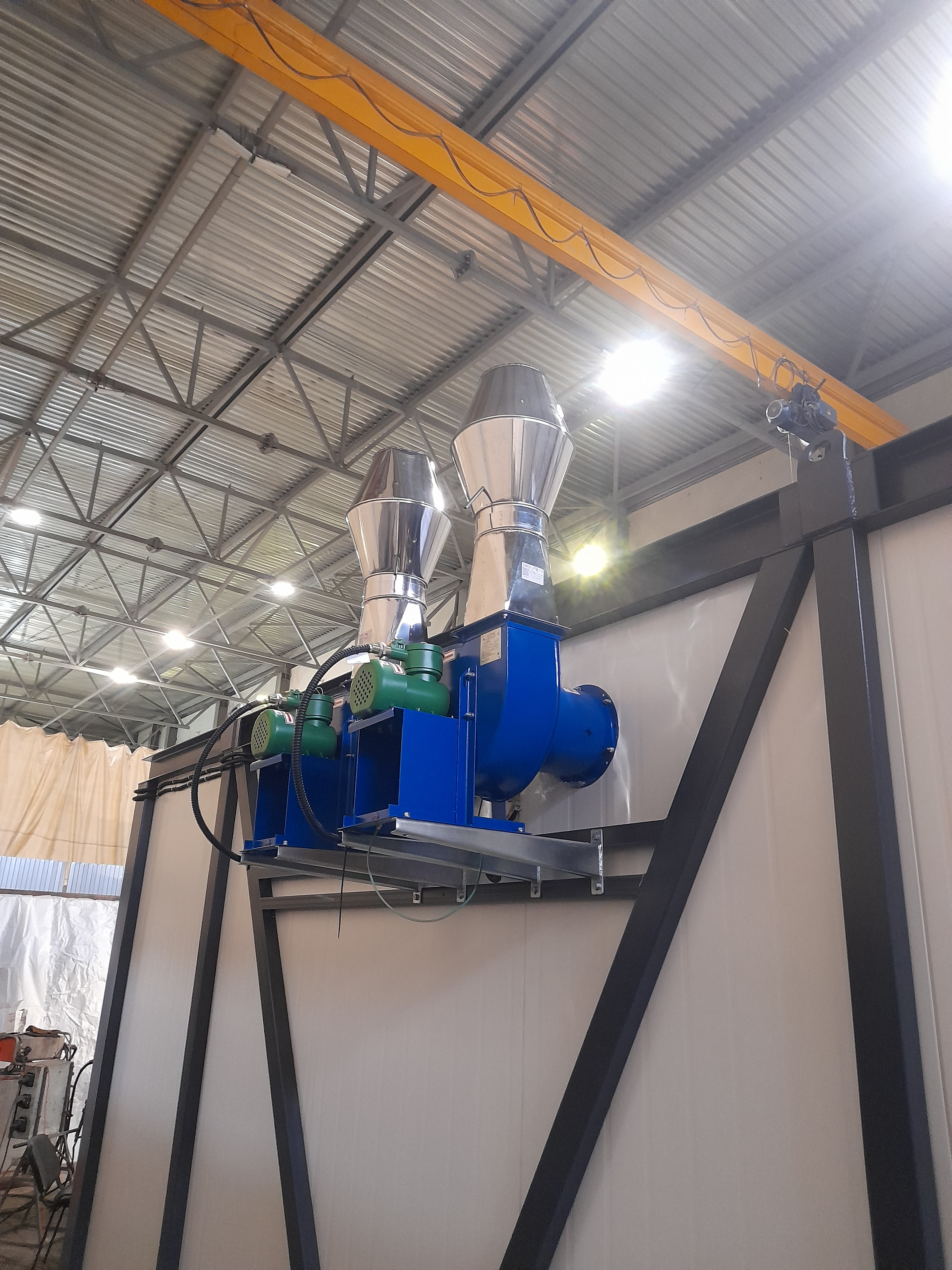

- Вытяжная установка (взрывозащищенное исполнение) с резервированием (резерв - 100%);
- Приточная и вытяжная установки располагаются на крыше здания, в транспортном положении демонтированы;
- Система контроля загазованности, состоящая из 2-х датчиков контроля НКПР на углеводороды суммарно в помещении склада;
- Система освещения с использованием взрывозащищенных светильников в помещении склада, обеспечивающих освещенность в соответствии с назначением помещения. Освещение зоны входа.
