Электрощитовые, серверные, трансформаторные

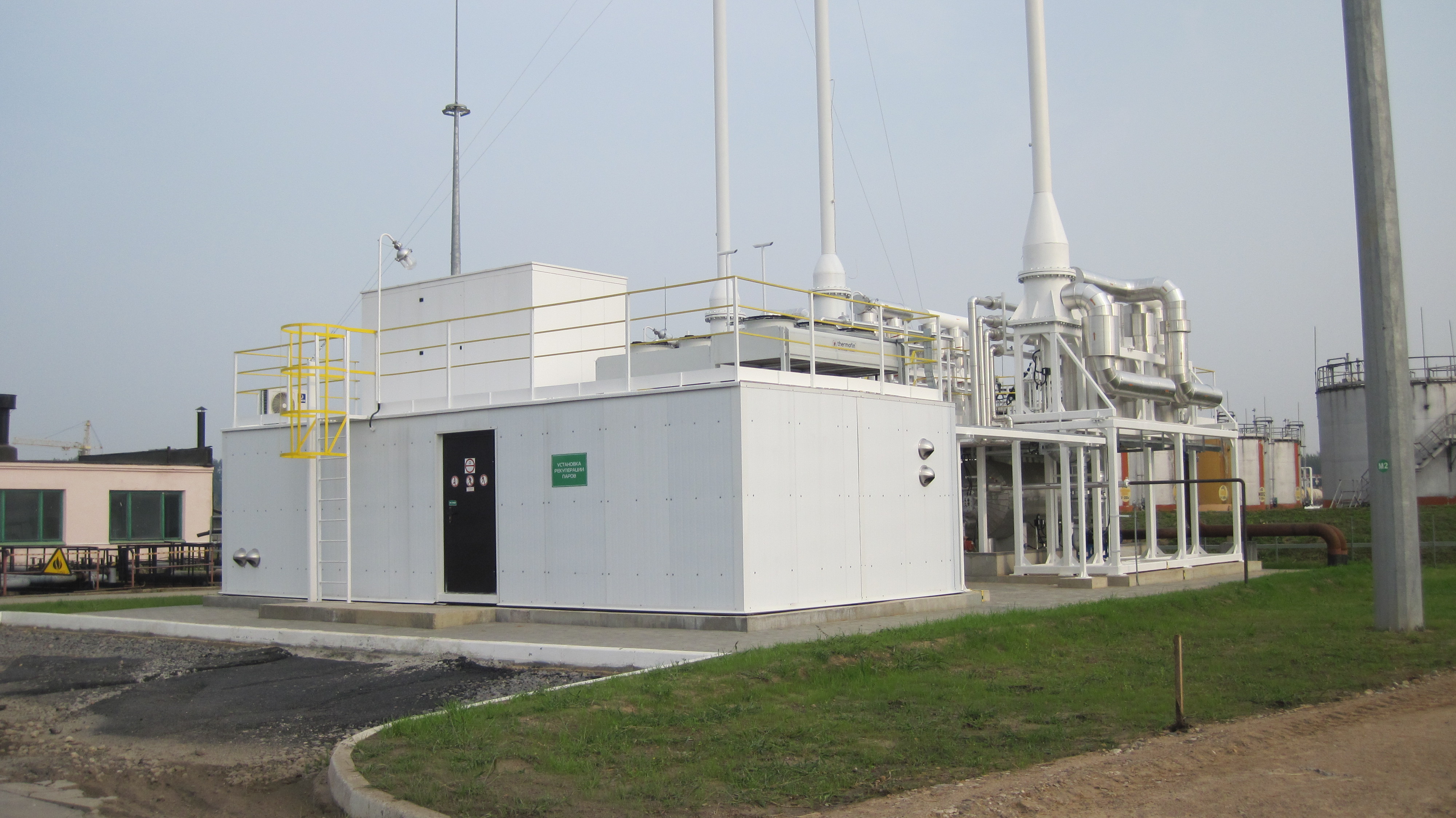

ГСТ-БОКС (мобильные здания) для размещения электрощитового, серверного (ЦОД), трансформаторного оборудования

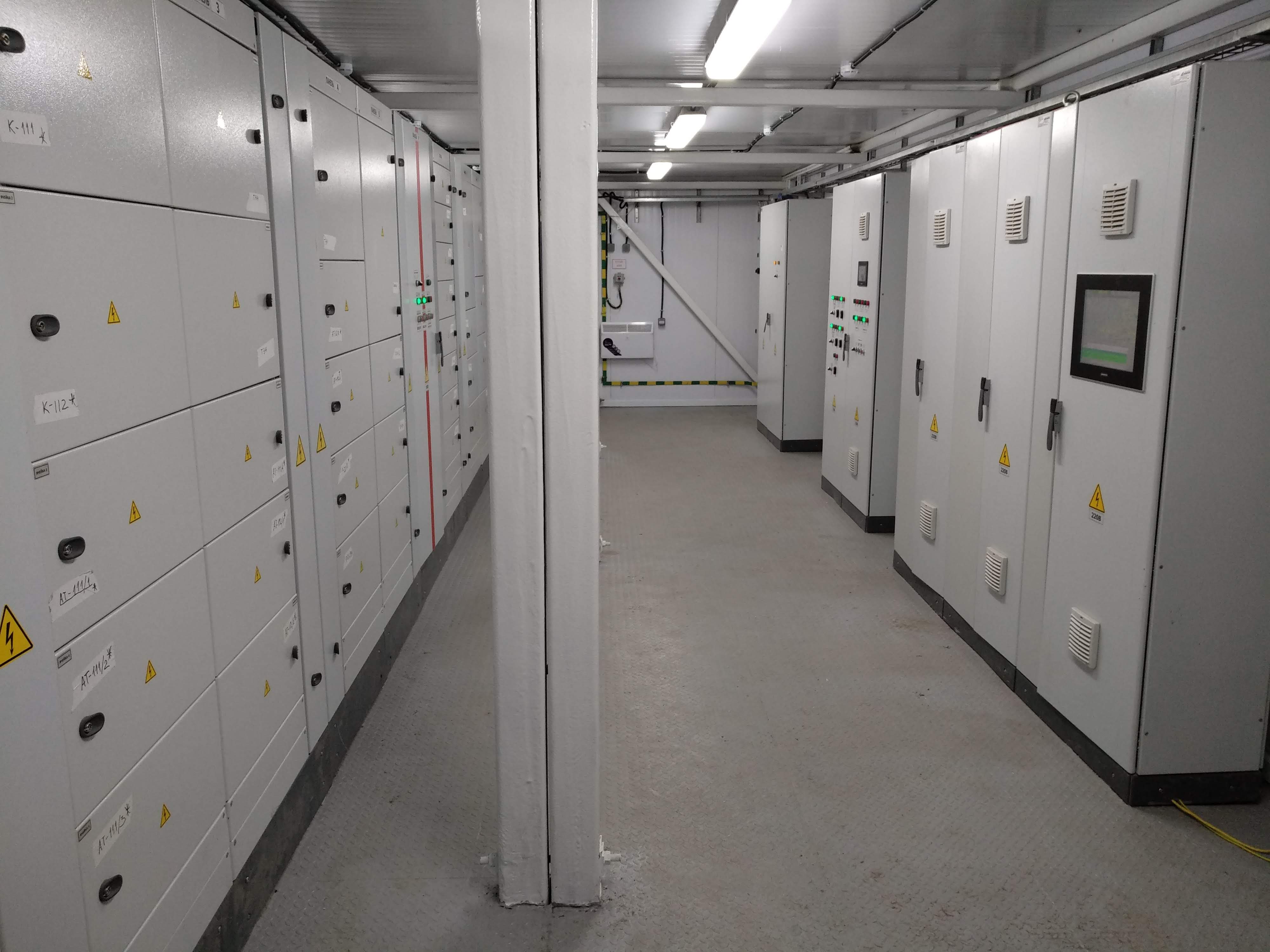

Мобильные здания, блок-боксы, блок-контейнеры оказались удобным форматом для размещения электрощитового оборудования любого назначения. Данный формат размещения позволяет обеспечить требуемые параметры окружающей среды для электрощитового оборудования, реализовать комплекс мероприятий, направленных на обеспечение безопасности персонала при возникновении чрезвычайных ситуаций как в зданиях, так и за их пределами.
Здания для размещения электрощитового оборудования требуют применения специальных технических решений, направленных на обеспечение возможности раздельной прокладки кабелей в пространстве под фальшполом, организации элементов для ввода кабелей в здание через ограждающие конструкции с заданными характеристиками огнестойкости, специальных систем кондиционирования увеличенной мощности для охлаждения как воздуха, так и энергетического, серверного оборудования.
Мы предлагаем технические решения в виде мобильных зданий, блок-боксов, адаптированных для размещения электрощитового оборудования, включающие в свой состав как само здание, так и комплекс инженерных систем, необходимых для безопасной эксплуатации соответствующих видов оборудования.
При этом само здание обладает подтверждёнными характеристиками огнестойкости ограждений, может быть оборудовано тамбуром, размещаться в пределах взрывоопасных зон, обеспечивая изоляцию электрооборудования от данных опасных факторов.

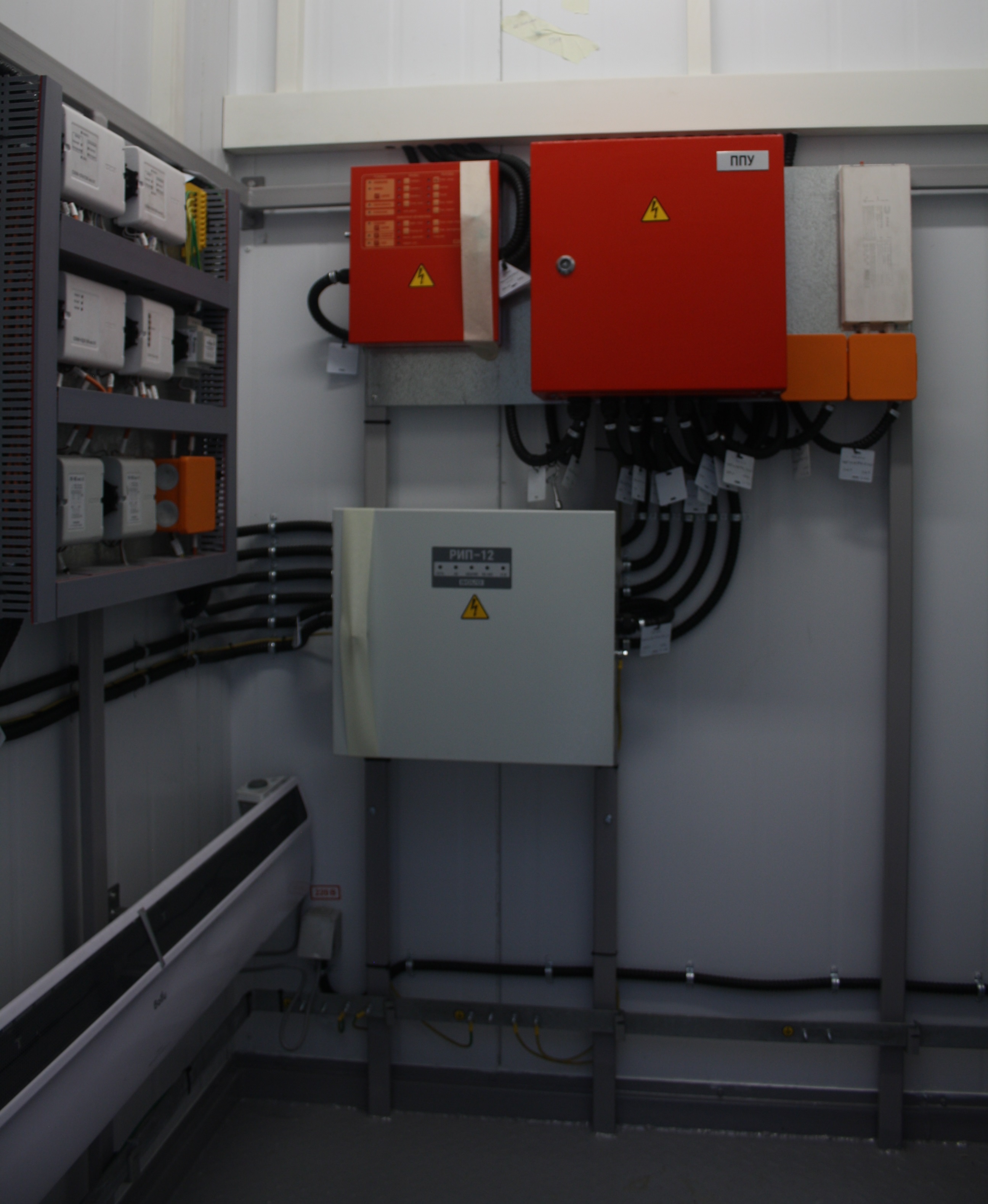

Важно! ГСТ-БОКС — мобильное здание, которое может быть изготовлено в широком диапазоне габаритов под конкретную задачу размещения конкретного комплекса оборудования. Здание может состоять из нескольких модулей, стыкуемых между собой в горизонтальной и вертикальной плоскости. При наличии локальных нагрузок на полу или кровле здания возможно формирование усилений и дополнительных опор. Для размещения электрических шкафов предусматриваются соответствующие конструкции, для кабелей могут быть установлены кабеленесущие конструкции.
При необходимости компания Газспецтехника готова осуществить монтаж электрооборудования заказчика в мобильных зданиях, блок-боксах нашего изготовления. Специалисты, допускаемые к проведению монтажных работ, имеют необходимые аттестации по электробезопасности.
Вы сомневаетесь в выборе решения? Давайте разбираться вместе
Стандартная комплектация:
- Блок-бокс с заданными характеристиками конструктивной безопасности
- Система электроснабжения
- Система освещения
Доступные опции:
- Система вентиляции
- Система отопления
- Система контроля содержания взрывоопасных веществ в воздухе (НКПРВ)
- Система контроля содержания опасных веществ в воздухе рабочей зоны (ПДК ВРЗ)
- Система пожарной сигнализации
- Автоматическая установка порошкового пожаротушения
- Автоматическая установка газового пожаротушения
- Антивандальное исполнение
- Системы кондиционирования
- Климатическое исполнение О1, С, Ю
- Нестандартный цвет (по каталогу RAL)
- Корпоративные цвета, нанесение логотипа и фирменной символики
- Система контроля и управления доступом
- Системы кабельных проходок
- Системы двухуровневого размещения оборудования
- Кабеленесущие системы
Здания производственного назначения для размещения электрощитового оборудования
| Наименование | Внешний размер блок-бокса (Д-Ш-В), мм* | Размер функционального помещения / тамбура (Д-Ш-В), мм* | Площадь, м²* | Объем, м³* | |
|---|---|---|---|---|---|
| ГСТ-БОКС М-К3-О2-ПЭО-3000x2450x2900 | 3000×2450×2900 | 1380×2120×2520 / 1200×2120×2520 | 3 / 2,5 | 7,4 / 6,4 | Заказать |
| ГСТ-БОКС М-К3-О2-ПЭО-6000x2450x2900 | 6000×2450×2900 | 4380×2120×2520 / 1200×2120×2520 | 9,3 / 2,5 | 23,4 / 6,4 | Заказать |
| ГСТ-БОКС М-К3-О2-ПЭО-9000x2450x2900 | 9000×2450×2900 | 7380×2120×2520 / 1200×2120×2520 | 15,6 / 2,5 | 39,4 / 6,4 | Заказать |
| ГСТ-БОКС М-К3-О2-ПЭО-12000x2450x2900 | 12000×2450×2900 | 10380×2120×2520 / 1200×2120×2520 | 22 / 2,5 | 55,5 / 6,4 | Заказать |
| ГСТ-БОКС М-К3-О2-ПЭО-7620x3400x3500 | 7620×3400×3500 | 6000×3000×3000 / 1200×3000×3000 | 18 / 3,6 | 54 / 10,8 | Заказать |
| ГСТ-БОКС М-К3-О2-ПЭО-10620x3400x3500 | 10620×3400×3500 | 9000×3000×3000 / 1200×3000×3000 | 27 / 3,6 | 81 / 10,8 | Заказать |
| ГСТ-БОКС М-К3-О2-ПЭО-13620x3400x3500 | 13620×3400×3500 | 12000×3000×3000 / 1200×3000×3000 | 36 / 3,6 | 108 / 10,8 | Заказать |
* — допустимое отклонение менее 2,5%. Срок изготовления от 30 дней.
Общие характеристики
- Снеговая нагрузка — от 80 до 560 кг/м²
- Ветровая нагрузка — до 260 кг/м²
- Распределённая нагрузка на пол — 1500 кг/м² (до 3000)
- Расчётный срок службы — 20 лет и более
- Степень огнестойкости — II
- Класс взрывоопасной зоны — 0, 1, 2 (в соответствии с нагрузкой)
- Класс веществ по степени чувствительности к взрыву — 1
- Класс конструктивной пожарной опасности — С0
- Класс пожарной опасности — К0
- Предел огнестойкости — REI 90
- Класс функциональной пожарной опасности — Ф5.1
- Климатическое исполнение в соответствии с ГОСТ Р 58760-2019 — О2 (возможно С, О1, Ю)
- Расчётная температура внутреннего воздуха — в соответствии с требованиями к размещаемому оборудованию
Стандартное цветовое решение
Стандартное цветовое решение
- Цвет каркаса блок-контейнера — RAL 7024
- Цвет наружных стен блок-контейнера — RAL 9003
- Цвет внутренних стен блок-контейнера — RAL 9003
- Цвет пола блок-контейнера — RAL 7004
- Цвет дверей блок-контейнера — RAL 7024
- Цвет кровли блок-контейнера — RAL 7024
Доступные стандартные цвета
Если стандартные цвета не подходят, то скорее всего, мы сможем подобрать вам нужный цвет! Только это потребует немного дополнительного времени.
Характеристики конструкций и оборудования
Каркас
- Цельнометаллический, сварной
- АКП на эпоксидной/полиуретановой основе
Стены / потолок
- Сэндвич-панель с утеплителем из минеральной ваты толщиной от 100 до 300 мм
- Обшивка панели из оцинкованной стали с полимерным покрытием или из нержавеющей стали
- Стены и кровля могут иметь антивандальное исполнение из металла толщиной 1,5 мм и более
Кровля
- Плоская (стандарт), односкатная или двускатная (опция)
Пол
- Цельнометаллический, из гнутых профилей сложной формы
- Теплоизоляция из минеральной ваты
- Покрытие пола из рифлёного листа с антикоррозионным ЛКП
- Фальшпол — при необходимости
Ворота и двери
- Все двери и ворота имеют противопожарное исполнение
- Замок «антипаника» для беспрепятственного покидания помещения
- Доводчик
- Количество дверей и ворот в соответствии с назначением помещения и производственными требованиями
Документация
- Паспорт
- Инструкция по эксплуатации
- Схемы инженерных систем здания
- Эксплуатационная документация на комплектующие, оборудование
- Акты поверки КИП
- Проект на средства обеспечения пожарной безопасности в границах здания
- Сертификат соответствия мобильного здания требованиям ФЗ № 123
- Сертификат соответствия мобильного здания требованиям ГОСТ или ТУ Изготовителя
- Сертификат соответствия требованиям промышленной безопасности
Срок изготовления от 30 дней
